S8 TIGER X 射线荧光光谱仪的完全辐射保护系统

日期:2020-10-09

S8 TIGER X 射线荧光光谱仪的完全辐射保护系统

应晓浒 布鲁克X射线部门 2019-06-06



布鲁克X射线产品到底有没有辐射?

这是每一位射线类仪器的使用人员都会有的担忧,如果您也想知道这个问题的答案,那就跟着小编一起来看下面的详细解答。



1895年11月,伦琴发现了X射线。几个月后,西门子公司(布鲁克AXS公司以前是西门子公司的X射线分析仪器部)开始生产X射线光管。1896年法国物理学家乔治(GeorgesS)发现X射线荧光。20世纪40年代末,第一台X射线荧光光谱仪诞生,将X射线荧光技术应用于元素的含量分析,X射线荧光光谱分析技术开始蓬勃发展。

人类在利用X射线的同时,也清楚地了解:X射线辐射对人体是有害的。布鲁克公司在应用新技术、开发新产品时,一直将射线防护放在首要位置。



S8 TIGER 三重保护,护您平安!

 第一重保护:双安全回路的完全辐射保护系统



布鲁克公司在德国卡尔斯鲁厄市的西门子工业园开发、设计并制造了第二代S8TIGER X射线荧光光谱仪。为了保证辐射安全,设计了严密的辐射保护系统:双安全回路的完全辐射保护系统。每个与射线相关的装置,都至少有双重保护。

 2   第二重保护:国际、国内政府部门和权威机构认证

 基于S8TIGER X射线荧光光谱仪的完全辐射保护系统,S8TIGER 通过了下列政府部门和权威机构严格的辐射监测和认证:

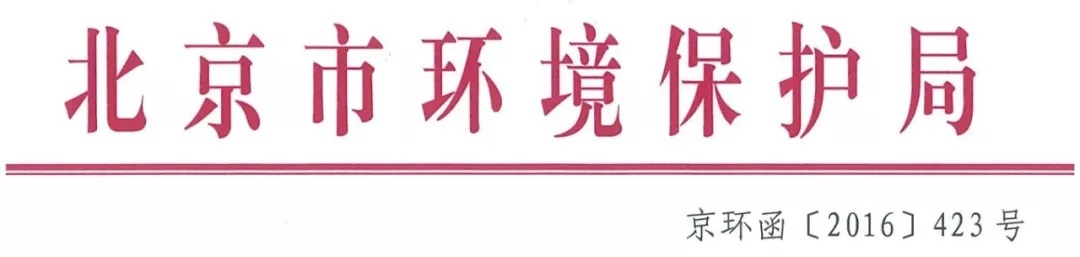

在中国,X射线荧光光谱仪属于Ⅲ类辐射装置。S8 TIGER X射线荧光光谱仪的完全辐射保护系统,通过了国家环保部门的严格检测和审查。被国家环保部门批准为“实行豁免管理的射线装置”(京环函[2016]423号)。

 3 第三重保护:出厂前安全测试

每一台 S8 仪器在出厂前都单独进行X射线泄漏和安全测试。

Machine:

S8 Tiger

Measuring Conditions:

60kV/67mA

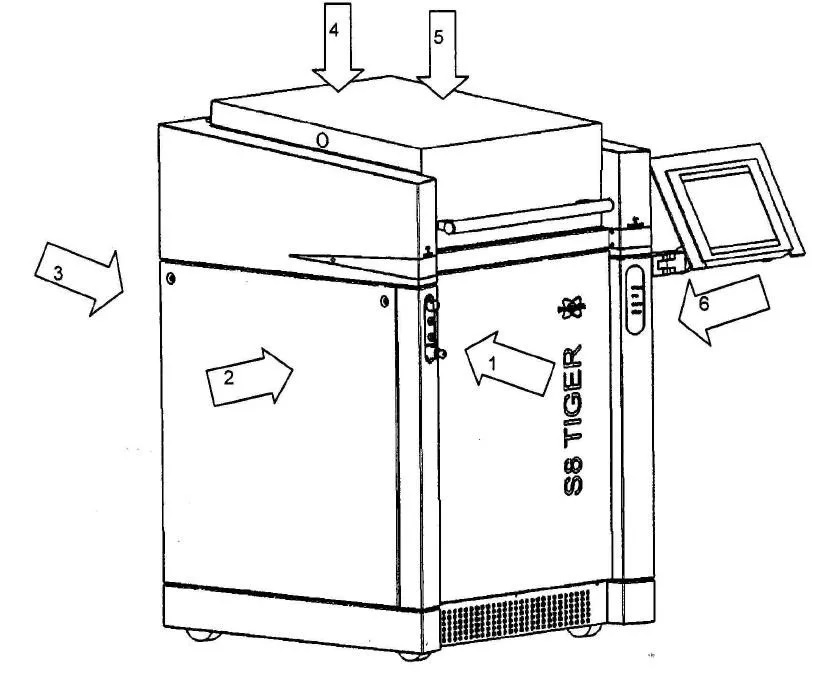

Measuring Points:

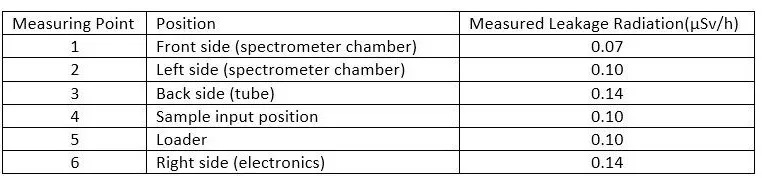

Results from measurement (10 cm distance) in the chart:

For the measurement of the radiation dose rate, acalibrated, type approved instrument was used with a measurement range of atleast 20keV~100keV and 0.01μSv/h~1000μSv/h.

No leakage radiation was measured greater than 0.5 μSv/h atthe S8 Tiger.



结论

在大电压满功率运行下,所有可以接触到的位置的X射线辐射剂量约0.1(μSv/h)。

我们生活的环境中也是有X射线辐射的,大概的剂量为0.1(μSv/h)。也就是说,我们在仪器附近测量到的X射线辐射剂量,与环境本底的辐射剂量相当。

ICRP(国际辐射防护委员会)在出版物60和出版物103中的辐射剂量限量是:一个辐射工作者的整个身体在5年期间的年平均辐射剂量为20 mSv ,普通人员1年内的辐射剂量为1 mSv 。这表明,当一个经过培训的合格的人员在操作这样的仪器时,所受到的辐射剂量超过辐射工作者的辐射剂量限量的可能性微乎其微。

不过,虽然仪器有完全辐射保护系统,作为射线类仪器的使用人员,必须要了解X射线的危险性。下面的关于X射线的生物学效应描述来自普林斯顿大学的网页。


X射线的生物学效应有哪些?


1、破坏机理

当能量转移到细胞结构中的原子和分子,会伤害活组织。电离辐射会导致原子和分子被电离或激发。这些激发和电离会:

细胞可以修复某种程度上的细胞破坏。在低辐射剂量下,如每天受到的本底辐射,细胞破坏可以很快修复。在较高辐射剂量下,细胞会死亡。在很高的辐射剂量下,细胞不能足够快的再生,组织会失去功能。


2、组织的灵敏性

通常,组织的辐射灵敏性是:

举例,组织和器官按辐射最灵敏到辐射最不灵敏排列:

   最灵敏:造血器官

   生殖器官

   皮肤

   骨头和牙齿

   肌肉

   最不灵敏:神经系统

这也意味着,一个正在生长的胚胎在早期的分化过程中对辐射最灵敏,相比于以后的时间,一个胚胎/胎儿在最初的三个月对辐射更灵敏。


3、瞬时辐射效应和延迟辐射效应

辐射效应可以按其出现的时间分类。

4、辐射的延迟效应

癌症

对经受过大剂量辐射的人群的研究发现,诱发癌症的风险与辐射剂量有关联。
